Die Last mit dem Schnee




Die Last mit dem Schnee


Ein richtig geplantes und fachgerecht montiertes Schneesicherungssystem ist unerlässlich. Das haben die vergangenen schneereichen Winter gezeigt. Für die theoretische und praktische Umsetzung gilt es die neuen Regeln des ZVDH zu beachten, basierend auf Schneelastberechnungen.

Bislang war für den Einsatz von Schneefangsystemen nicht die zu berechnende Schneelast ausschlaggebend, sondern die Ortsüblichkeit ausschlaggebend. Ob Schneeschutz überhaupt gefordert ist, ist in den jewiligen Landesbauordnungen beziehungsweise den örtlichen Vorschriften geregelt. Eine statische Bemessung war bislang eher der Ausnahmefall.


Neu: Die objektbezogene Berechnung

Dies hat sich jetzt grundlegend geändert. Seit dem 01. August 2013 gelten die neuen Regeln des Zentralverbandes des Deutschen Dachdeckerhandwerks (ZVDH) bezüglich des Schneeschutzes, veröffentlicht im Merkblatt für Einbauteile. Damit setzt der ZVDH die Anforderungen und Normen der DIN EN 1991 Eurocode zur „Einwirkungen auf Tragwerke - Schneelasten" um. Mit diesen Regeln der Technik sind Verarbeiter und Planer jetzt dazu angehalten, die tatsächliche Schneelast bei jedem Dach zu ermitteln und entsprechende Vorkehrungen gegen herabstürzende Schneemassen zu treffen und  diese richtig zu dimensionieren.

Bei der Berechnung steht das Schneefangsystem auf der Widerstandsseite sowie die einwirkende Schneelast auf der Belastungsseite. Das klingt kompliziert, ist jedoch dank Herstellerhilfen relativ einfach. Zur Berechnung der Schneelast und zur Auswahl der passenden Schneeschutzsysteme bieten Hersteller Hilfe an, wie zum Beispiel der Online-Rechner der ERLUS AG, der in fünf Schritten wesentliche Daten zur Schneesicherheit ermittelt.


Einfache Online-Berechnung der Schneelast

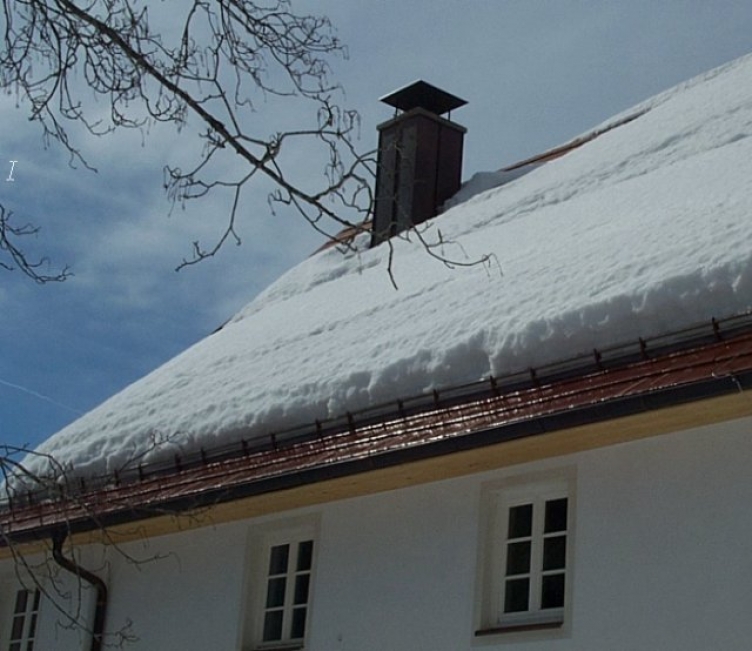

Schneeschutzsystem Zur Festlegung der Schneelastzone muss der Nutzer zu Beginn der Berechnung unter www.erlus.de/Schneesicherung lediglich die deutsche Postleitzahl des entsprechenden Bauprojektes angeben. Die Höhelage des Hauses über der Meereshöhe spielt zur Berechnung der Schneelast eine weitere entscheidende Rolle. Ein Gebäudedach in der niederschlagsarmen Schneelastenzone Eins auf 100 Meter über N/N ist einem rechnerischen Schneedruck von 0,65 Kilonewton pro Quadratmeter ausgesetzt, ein Haus auf 1.100 Meter Höhe in Schneelastenzone Drei bereits einem von 8,06 Kilonewton pro Quadratmeter. Für alle weiteren Länder Europas kann die Schneelast auch als individuelle Eingabe erfolgen. Die Berechnungen, welche gemäß dem ZVDH Merkblatt für Einbauteile lediglich bis zu einer Höhenlage von bis zu 1.100 Meter über Normalnull in vereinfachter Art gerechnet werden können, sind nicht ohne weiteres auf andere Dächer, Dachaufbauten oder Verhältnisse übertragbar. Denn Gebäudestandorte über dieser Höhe bedürfen besonderer Schneelastansätze in Abstimmung mit den zuständigen Behörden.

Neben der von der Höhenlage abhängigen Schneelast sind zudem die Dachneigung und die Sparrenlänge bis zum geplanten Schneeschutzsystem bei der Berechnung entscheidend. So kann der Rechner das gewählte bzw. vorhandene Dachziegelmodell mit seinen Bruchlasten bzw. Versagenslasten des Schneeschutzsystems nach ÖNORM B 3418  gegenrechnen.

Bei der Sicherung müssen grundsätzlich zwei Varianten im Schneeschutzsystem-Rechner gewählt werden. Bei der sogenannten Verkehrssicherung wird nur ein Dach gerechnet. Enthält der Gebäudekomplex neben einem eventuellen Hauptdach auch tieferliegende Gebäudeteile, wird eine höhere Sicherheit veranschlagt, um eventuell überfließende Schneedecken zu vermeiden. Bei der Sicherung tieferliegender Gebäudeteile oder Dachaufbauten erhöht sich der Sicherheitsfaktor auf 1,5.


Korrosionsbeständige Qualitätssysteme von ERLUS

Zudem muss  die objektbezogene Bemessung von Schneefangsystemen nach den ZVDH "Hinweise zur Lastenermittlung" unter Berücksichtigung der systembezogenen Tragfähigkeiten nach Herstellerangabe erfolgen. Mit drei korrosionsbeständigen Schneeschutzsystemen aus Aluminium mit Edelstahlverschraubung bietet ERLUS hochwertiges Zubehör. Mit dem ERLUS Rundholzhalter, dem Doppelrohrhalter und dem Schneefanggitterhalter setzt ERLUS in einem von meist sehr einfachen, nur korrosionsgeschützten Blechschneeschutzsystemen angesiedelten Marktsegment einen echten Qualitätsakzent.

Ist die entsprechende Variante ausgewählt, produziert der Schneeschutzsystem-Rechner eine pdf-Datei mit allen wesentlichen Angaben. Dazu gehören die maximale Haltelast und die Angabe, in welchen Abständen die Halterungen auf Aluminiumgrundplatten einzusetzen sind. Alle Berechnungen helfen Planern und Verarbeitern bei der Wahl des geeigneten Schneeschutzsystems, erfolgen wegen ihres generalisierenden Aussagegehaltes jedoch unverbindlich.

Schneeschutzsystem

Mit dem ERLOTON® Systemzubehör bietet ERLUS drei hochwertige korrosionsbeständige Schneeschutzsysteme aus Aluminium mit Edelstahlverschraubung. Von links nach rechts: ERLUS Rundholzhalter, Doppelrohrhalter und Schneefanggitterhalter.




Fachliches Know-how unerlässlich

Für die zuverlässige Planung ist der Fachmann gefragt. Ausschließlich Dachhandwerker und Fachplaner können eine individuelle Gesamtbeurteilung des Gebäudetragwerks vornehmen – unter Einbeziehung der örtlichen Gegebenheiten, der einzelnen Tragwerksteile und eventuell auch geplanter technischer Anlagen, wie zum Beispiel Sonnenkollektoren oder PV-Anlagen. Auch die besonderen regionalen Bestimmungen, Verordnungen, Vorschriften oder sonstige Regelungen oder Auflagen von Baugenehmigungen müssen berücksichtigt werden. Denn diese fließen in die allgemeine Berechnung von Schneeschutzsystemen nicht ein.
